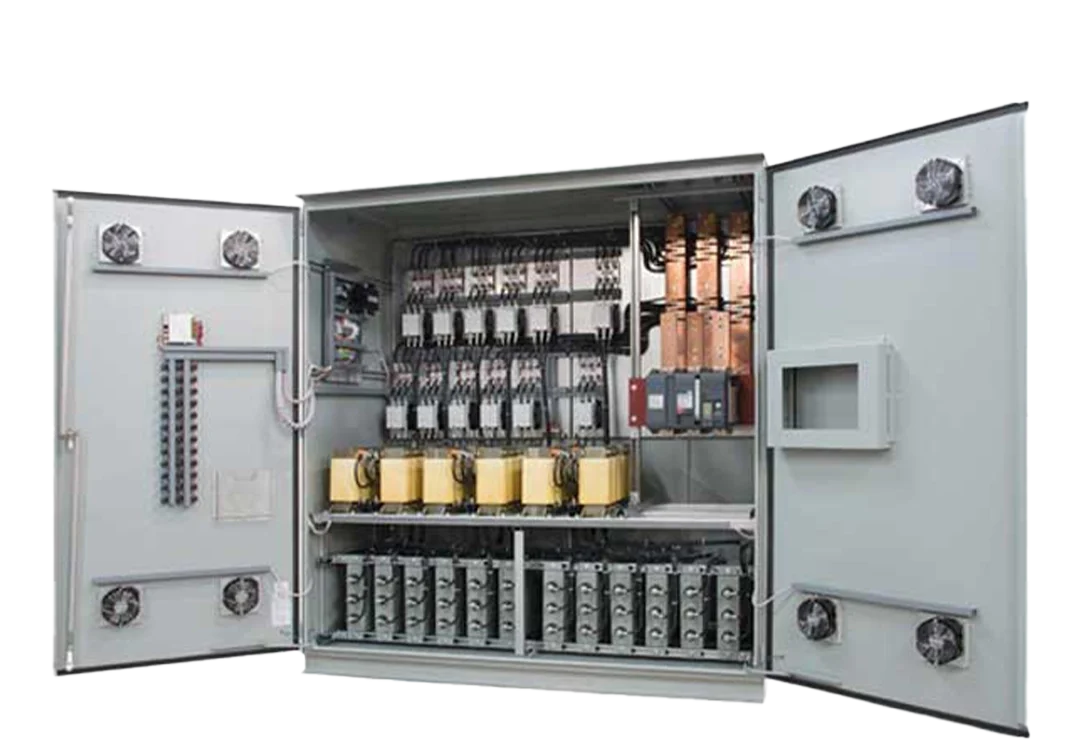

تجهیزات بانک خازنی ولتاژ پایین و متوسط C1

تجهیزات بانک خازنی ولتاژ پایین و متوسط مجموعه‌ای از اجزای تخصصی هستند که با هدف جبران توان راکتیو و بهینه‌سازی مصرف انرژی در شبکه‌های برق صنعتی و تجاری مورد استفاده قرار می‌گیرند. در بسیاری از واحدهای صنعتی، بارهای القایی مانند موتورهای الکتریکی، کمپرسورها، پمپ‌ها، فن‌ها، نوار نقاله‌ها و تجهیزات برقی باعث کاهش ضریب توان می‌شوند. این کاهش ضریب توان موجب افزایش جریان مصرفی، اتلاف بیشتر انرژی، داغ شدن تجهیزات و حتی افت ولتاژ در شبکه می‌شود. استفاده از بانک خازنی با کیفیت نقش مهمی در جلوگیری از این مشکلات دارد و به تأمین توان پایدار و کاهش هزینه‌ها کمک می‌کند.

بانک‌های خازنی در دو گروه اصلی ولتاژ پایین (LV) و ولتاژ متوسط (MV) طراحی می‌شوند. تجهیزات ولتاژ پایین معمولاً در کارخانه‌ها، تابلوهای برق و واحدهای تولیدی کوچک و متوسط نصب می‌شوند. در مقابل، تجهیزات ولتاژ متوسط در ایستگاه‌های توزیع، صنایع سنگین، پالایشگاه‌ها، پست‌های برق و مراکز با بارهای سنگین کاربرد دارند. تفاوت اصلی این دو نوع در سطح ولتاژ، ظرفیت خازن‌ها، نوع حفاظت، سیستم‌های کنترل و متریال بدنه است.

چرا استفاده از بانک خازنی اهمیت دارد؟

یکی از مهم‌ترین مشکلات رایج در شبکه‌های برق صنعتی، وجود توان راکتیو بالا است. توان راکتیو در واقع توانی است که کار مفید انجام نمی‌دهد اما برای ایجاد میدان مغناطیسی در تجهیزات القایی ضروری است. اگر این توان توسط شبکه تأمین شود، مصرف انرژی افزایش پیدا کرده و فشار زیادی به تجهیزات وارد می‌شود. بانک خازنی با ایجاد توان راکتیو مورد نیاز در محل مصرف، بار شبکه را کاهش داده و عملکرد سیستم را بهینه می‌کند. این موضوع علاوه بر جلوگیری از جریمه‌های توان راکتیو، به کاهش هزینه نگهداری و افزایش طول عمر تجهیزات کمک می‌کند.

کاربردهای تجهیزات بانک خازنی ولتاژ پایین و متوسط

کاربرد این تجهیزات بسیار گسترده است و در انواع صنایع و شبکه‌ها مورد استفاده قرار می‌گیرد. برخی از مهم‌ترین کاربردها عبارت‌اند از:

• صنایع سنگین مانند فولاد، سیمان، کاشی و سرامیک
• کارخانه‌هایی با تعداد زیاد موتور الکتریکی
• پست‌های برق ولتاژ متوسط و تابلوهای LV
• پروژه‌های نفت و گاز، پالایشگاه‌ها و پتروشیمی‌ها
• کارخانجات مواد غذایی و دارویی
• پمپ‌خانه‌های فشار قوی آب و فاضلاب
• مجتمع‌های تجاری و ساختمان‌های اداری بزرگ
• مراکز داده، اتاق سرور و تجهیزات حساس برق

اجزای تشکیل‌دهنده تجهیزات بانک خازنی

یک تجهیزات بانک خازنی ولتاژ پایین و متوسط استاندارد از اجزای مختلفی تشکیل شده است که هرکدام وظیفه خاصی را در سیستم ایفا می‌کنند. مهم‌ترین اجزا عبارت‌اند از:

• خازن‌های قدرت: اصلی‌ ترین بخش سیستم که توان راکتیو لازم را تأمین می‌کند. خازن‌ها در ظرفیت‌ها و ولتاژهای مختلف تولید می‌شوند.
• کنتاکتور یا کلید خازنی: این قطعه وظیفه قطع و وصل ایمن خازن‌ها را برعهده دارد و باید در برابر جریان هجومی مقاوم باشد.
• فیوزهای HRC: حفاظت خازن‌ها در برابر اتصالات کوتاه و اضافه‌بار، توسط این فیوزها انجام می‌شود.
• رگولاتور خازنی: مغز سیستم بانک خازنی است که با اندازه‌گیری ضریب توان شبکه، خازن‌های لازم را وارد یا خارج می‌کند.
• راکتور فیلتر هارمونیک: در محیط‌هایی که هارمونیک زیاد است، راکتور از تشدید هارمونیک جلوگیری کرده و عمر خازن را افزایش می‌دهد.
• تابلو و محفظه: شامل شاسی و کابینت فلزی یا کامپوزیتی که تمامی تجهیزات در آن نصب می‌شوند و شبکه را از خطرات احتمالی محافظت می‌کنند.

مزایای استفاده از بانک خازنی در شبکه برق

استفاده از بانک خازنی تاثیر چشمگیری در عملکرد سیستم برق دارد. برخی از مهم‌ترین مزایا عبارتند از:

• بهبود ضریب توان به میزان قابل توجه
• کاهش مصرف انرژی و هزینه برق
• افزایش ظرفیت استفاده از ترانسفورماتورها و ژنراتورها
• کاهش تلفات در کابل‌ها، کلیدها و شینه‌ها
• کاهش افت ولتاژ و افزایش کیفیت توان
• افزایش طول عمر موتورهای الکتریکی و تجهیزات دوار
• جلوگیری از داغ شدن بیش‌ازحد هادی‌ها
• بهینه‌سازی عملکرد کلی شبکه و کاهش استهلاک

نحوه عملکرد بانک خازنی

کارکرد بانک خازنی بسیار ساده و در عین حال دقیق است. هنگامی که بار شبکه افزایش می‌یابد و ضریب توان افت می‌کند، رگولاتور خازنی این موضوع را تشخیص داده و پله‌های خازنی را وارد مدار می‌کند. با ورود خازن‌ها، توان راکتیو مورد نیاز بار تأمین شده و جریان شبکه کاهش می‌یابد. این فرآیند به‌صورت هوشمند، مرحله‌به‌مرحله و کاملاً اتوماتیک انجام می‌شود. در سیستم‌های پیشرفته‌تر، بانک خازنی همراه با راکتورهای فیلتر هارمونیک استفاده می‌شود تا علاوه بر اصلاح ضریب توان، نویزهای هارمونیکی نیز کنترل شوند.

مشخصات فنی تجهیزات بانک خازنی ولتاژ پایین و متوسط
