توضیحات

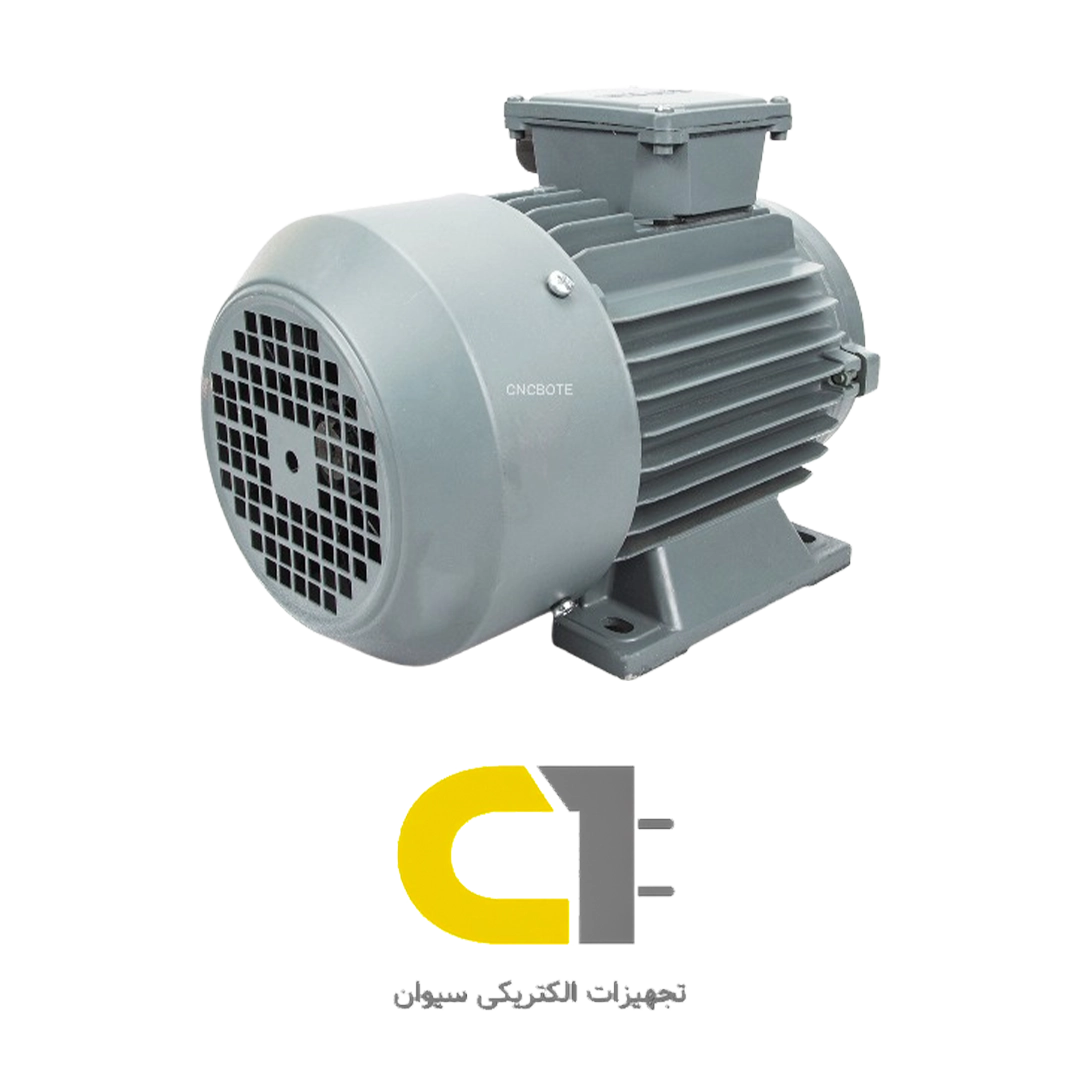

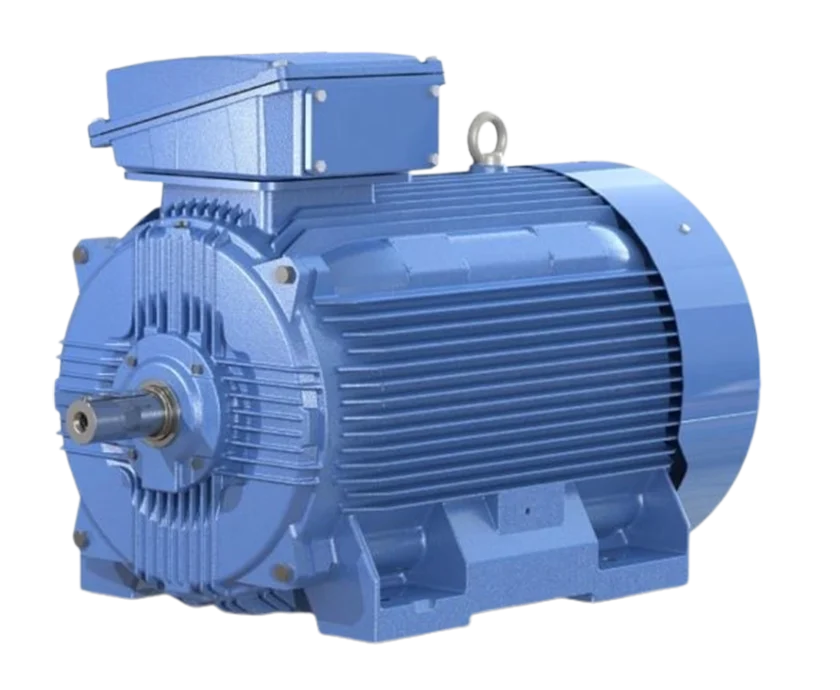

الکتروموتور ضد انفجار Gamak سری GM Exd یک موتور سهفاز القایی قفس سنجابی است که بهطور ویژه برای کار در محیطهای دارای گاز و غبار قابل اشتعال طراحی شده است. این سری مطابق استانداردهای IEC طراحی شده و در سایزهای فریم مختلف از 71 تا 250 تولید میشود و برای استفاده در صنایع نفت، گاز، پتروشیمی، شیمیایی، معادن و سایر محیطهای صنعتی پرخطر گزینهای مطمئن و قابل اعتماد بهشمار میآید.
بدنه و قطعات اصلی این موتور از چدن مقاوم ساخته شده و ساختار آن در کلاس ضد شعله (Flameproof – Ex d) طراحی شده است.
ترمینالباکس فلزی، کاورهای جلو و عقب، شفت و استاتور همگی مطابق الزامات محیطهای انفجاری بوده و موتور با سیستم خنککاری
TEFC و درجه حفاظت IP65 ارائه میشود. این مجموعه برای کارکرد دائم (S1) در شرایط سنگین
صنعتی مناسب است.
ویژگیهای اصلی الکتروموتور ضد انفجار Gamak Ex d
- برند: Gamak
- سری: GM Exd – Flameproof / Ex-Proof Motors
- نوع موتور: سهفاز، قفس سنجابی (Asynchronous)
- تعداد پلها: 2، 4، 6 یا 8 پل (سرعتهای مختلف)
- کلاس حفاظت انفجاری گاز: II 2G Ex d IIC T4 Gb
- کلاس حفاظت انفجاری غبار: II 2D Ex tb T135°C Db
- درجه حفاظت مکانیکی: IP65
- کلاس عایقبندی: F (استاندارد) یا H (سفارشی)
- نوع خنککاری: TEFC (فن خنککننده با پوسته بسته)
- شرایط کاری: حالت کاری دائم S1
- رنج دمای محیط کار: از 20- تا 40+ درجه سانتیگراد
- ولتاژ نامی: 220/380، 380/400، 400/690 ولت – 50 هرتز
طراحی و ساختار موتور
- بدنه، درپوش جلو و عقب از چدن (Cast Iron) با استحکام بالا
- ترمینالباکس فلزی با درپوش جداگانه و ورودی گلند استاندارد
- سیمپیچ استاتور با عایق کلاس F یا H بر اساس سفارش
- مجهز به ترمیستور حرارتی با نقطه عملکرد حدود 130 درجه سانتیگراد در سیمپیچ
- دارای فن پلاستیکی با مواد ویژه و مقاومت سطحی کنترلشده جهت کاهش خطر بار الکتروستاتیک
- رنگ بدنه با ضخامت کنترلشده (حدود 200 میکرون) برای جلوگیری از تجمع بار استاتیک
- قابلیت نصب بهصورت پایهدار (B3) و پایهدار فلنجدار (B35)
مشخصات عملکردی سری Gamak Ex-proof
الکتروموتور ضد انفجار Gamak سری GM Exd در سایزهای مختلف فریم و توان نامی گوناگون تولید میشوند و برای کارکرد مداوم در
شرایط سخت طراحی شدهاند. بهصورت کلی:
- محدوده توان نامی (بسته به سایز فریم و تعداد پل): از حدود 0.18 کیلووات تا 75 کیلووات و بالاتر
- راندمان مطابق استانداردهای IE1 و IE2 بسته به کد مدل
- طراحی مطابق استاندارد IEC 60034-2-1:2014 برای محاسبه راندمان و تلفات اضافی
- افزایش دما مطابق کلاس حرارتی B (حدود 80K)
کدگذاری مدلهای Ex-Proof Gamak
روی پلاک موتور، ساختار کد بهصورت زیر نمایش داده میشود:
- GM: موتوری از سری Ex-proof Gamak
- 1-2-3: کلاس راندمان انرژی (IE1 / IE2 / IE3)
- Exd: نوع حفاظت ضد شعله (Flameproof – Ex d)
- 71-80-90-…-250: سایز فریم بر اساس استاندارد IEC
- S-M-L-MS: طول بدنه (Short / Medium / Long)
- 2-4-6-8: تعداد پلها
- a-b-c: کد پکیج و تنوع ساخت
کاربردهای الکتروموتور ضد انفجار Gamak Ex d
این سری از موتورها برای استفاده در محیطهایی که وجود گاز یا غبار قابل اشتعال مطرح است و در عین حال نیاز به کارکرد
پایدار و طولانیمدت وجود دارد، طراحی شده است. برخی کاربردهای رایج عبارتاند از:
- پالایشگاهها و واحدهای پتروشیمی
- سکوهای نفتی و گازی (Onshore و Offshore)
- کارخانههای تولید و ذخیره مواد شیمیایی قابل اشتعال
- ایستگاههای پمپاژ، کمپرسورها و فنهای صنعتی در مناطق انفجاری
- سیلوها، انبارها و خطوط انتقال مواد پودری قابل اشتعال
- صنایع رنگ، رزین، حلالها و محیطهای دارای بخارات اشتعالپذیر
نکات ایمنی و الزامات نصب
- اتصال صحیح و کامل سیم ارت مطابق دستورالعمل، بر عهده کاربر نهایی است.
- رنگآمیزی مجدد بدنه موتور توسط کاربر توصیه نمیشود و میتواند روی ویژگیهای ضد انفجار اثر منفی بگذارد.
- سیمکشی ترمیستورهای حرارتی باید بهدرستی انجام شود تا در صورت بالا رفتن بیش از حد دما، مدار موتور قطع شود.
- در صورت نیاز به حالتهای کاری غیر از S1 (مانند S2، S3 و…) انجام تست دمای سطحی و تأیید آن ضروری است.
- همه جزئیات فنی، محدودیتها و مسئولیتهای کاربر در دفترچه راهنمای موتور بهطور کامل آورده شده است.
جدول خلاصه مشخصات فنی الکتروموتور ضد انفجار Gamak Ex d
| مشخصه | توضیحات |
|---|---|
| برند | Gamak |
| سری | Flameproof GM – Exd |
| نوع موتور | سهفاز قفس سنجابی، آسنکرون |
| تعداد پل | 2، 4، 6، 8 پل |
| توان نامی | تقریباً از 0.18kW تا 75kW (بسته به فریم) |
| کلاس حفاظت انفجاری | II 2G Ex d IIC T4 Gb / II 2D Ex tb T135°C Db |
| درجه حفاظت | IP65 |
| کلاس عایق | F (استاندارد) / H (سفارشی) |
| ولتاژ نامی | 220/380، 380/400، 400/690 ولت – 50Hz |
| دامنه دمای محیط | از 20- تا 40+ درجه سانتیگراد |
| نوع خنککاری | TEFC |
| حالت کاری | S1 – کارکرد دائم |
دانلود کاتالوگ الکتروموتور ضد انفجار Gamak Ex d
برای مشاهده جداول کامل توان، راندمان، جریان راهاندازی، ابعاد نصب و اطلاعات تکمیلی الکتروموتورهای ضد انفجار Gamak
اینجا کلیک کنید.
قیمت و خرید از سیوان
قیمت الکتروموتور ضد انفجار Gamak سری GM Exd با توجه به سایز فریم، توان نامی، تعداد پلها، کلاس راندمان (IE1 یا IE2/IE3)،
نوع نصب (B3، B35) و شرایط کاری متفاوت است. برای انتخاب دقیق موتور متناسب با محیط انفجاری و بار مکانیکی، پیشنهاد
میشود قبل از خرید با کارشناسان سیوان مشورت کنید تا بهترین گزینه از نظر فنی و اقتصادی به شما معرفی شود.
